變頻器整流回路為什么要預充電電路? 直流母線要有（必須有）預充電電路，那是因?yàn)橹绷髂妇€(xiàn)上有大電容存在的。我們知道，電容并聯在電源兩端的時候，當電源接通瞬間，電容兩端的電壓不會突變，而電容兩端的電流會突變。剛接通電源瞬間，電容器兩端相當于短路，這是電容器的工作原理所決定的。此時如果沒有與充電電路，那整流器的管子就炸了。預充電電路在這里起到了限制電源接通瞬間對電容器充電電流的作用，以保護整流器的元件不會因電容器瞬間的短路電流而損壞。

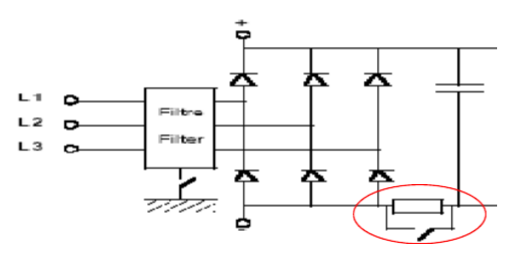

常見預充電電路：
以下是幾點說明： 1、頻器主電路充電電阻的作用是抑制上電的沖擊電流，該沖擊電流的最大值為：I=540/R(540V為380V變頻器的直流母線正常電壓），所以很母線I要小于變頻器的輸入額定電流。所以R的最小值就確定了。隨著電容的電壓逐漸上升，充電電流將逐步減小直到為理論0。 2、充電電路就是一個RC，所以RC時間常數不要太長，過長的RC時間將導致充電電流下降緩慢，從而導致電阻的平均功率較大，產生不必要的損耗和過長的上電時間。一般按90-95％的額定母線電壓所需時間計算RC時間常數，由于這里寫公式不太方便，我就不介紹了，請參考電路基礎。一般充電時間和變頻器大小有很大的關系，但一般在1-3s內完成充電比較合適。小功率可以時間短一點，大功率時間適當放長 3、功率可有積分算出(I平方×R),大功率一般都是幾百瓦的樣子 4、注意選擇該電阻時，必須查看最大沖擊功率是否滿足要求，否則該電阻容易損壞 變頻器中有很大的電容，上電初期要向電容充電，如果不加以限制，充電電流過大，對電源，整流原件造成很大沖擊，所以用電阻限流。
